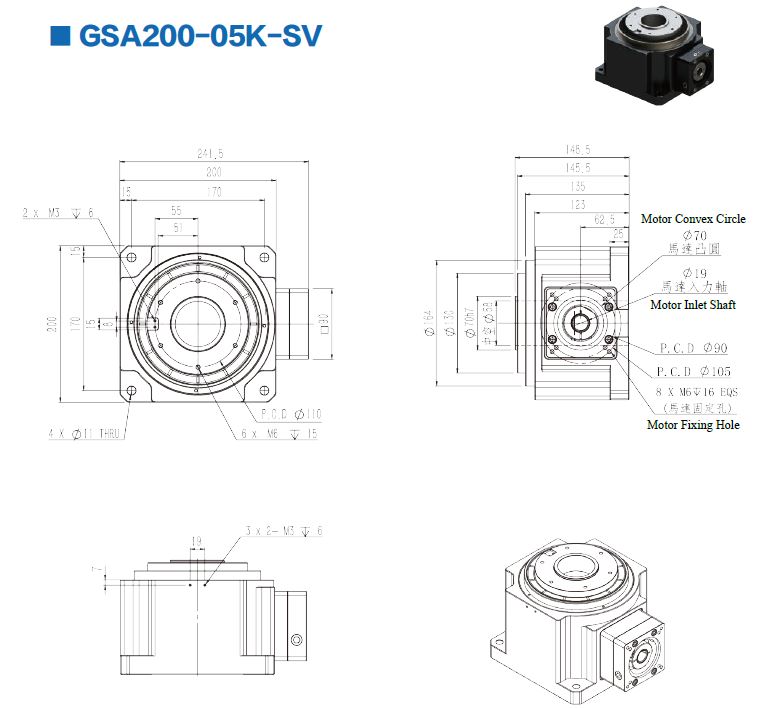

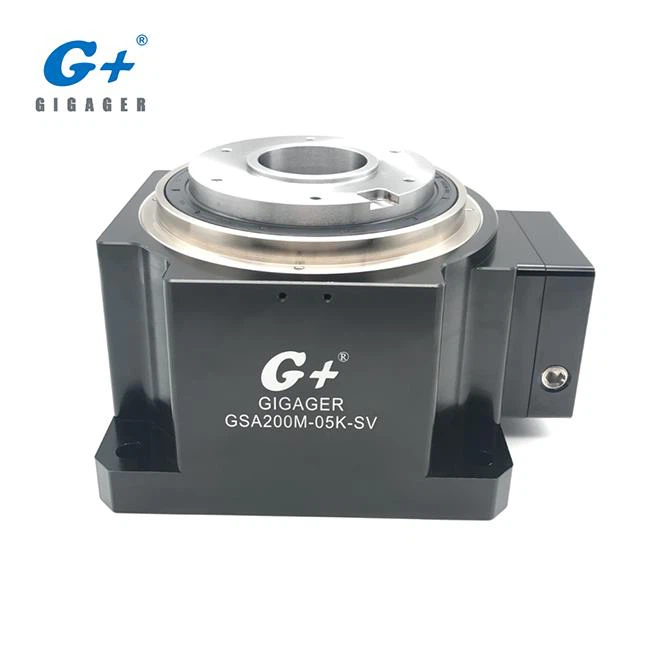

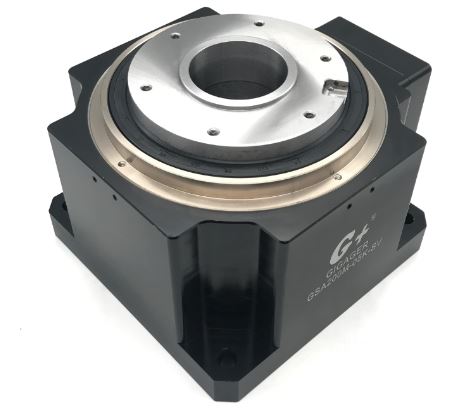

Tämä on Precision Right Angle Rotary Table -malli GSA200-05K-SV, jossa vaihdeluku 1: 5 pöydän koko 200 mm servomoottorille. Precision Right Angle Rotary Table tekee johdotuksesta ja putkistosta helpompaa ja helpompaa, ja tämän ominaisuuden edut ovat erityisen merkittäviä monimutkaisissa johdotus- ja putkistoissa. Korkean lujuuden omaavan rungonsa ansiosta se pystyy kantamaan isomman aksiaalisen kuorman enemmän kuin ontto pyörivä pöytä jopa 5000 N asti.
1. Oikean suorakulmaisen pyörivän pöydän eritelmä GSA200-05K-SV
Parametri | ||
Moottorin tyyppi | Merkki 750W SV-moottori | |
Sallittu vääntömomentti | nm | 80 |
Sallittu tulonopeus | rpm | 2000 |
Sallittu aksiaalinen kuorma | N | 5000 |
toistettavuus | sec | ± 5 (0.001 °) |
Tason tasaisuus | mm | ± 0,005 |
Takaisku | min | ≦ 1 |
Paino | kg | 18 |
Moottorin parametri | ||
Brändi | Koodi | Malli |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
itämainen | O | DX475 |
Delta | T | ECMA-C30807 |
* Asiakas on määrittänyt servomoottorin. Yllä oleva malli on vain viitteellinen

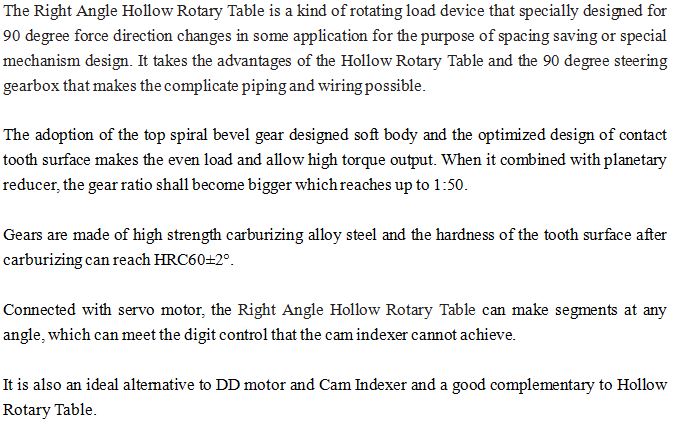

2. Mikä on tarkan oikean kulman pyörivä pöytä?
3. Mikä on Precision Right Angle Rotary Table -tuotteen ominaisuudet?

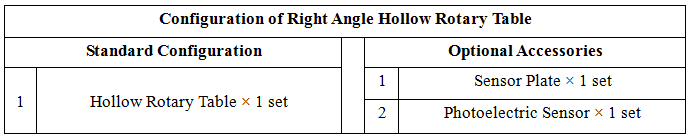

4. Precision Right Angle Rotary Table -järjestelmän kokoonpano

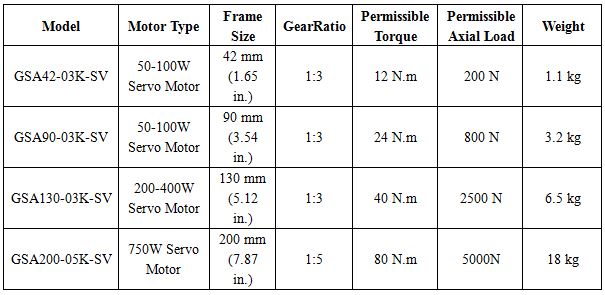

5. Kuinka monta mallia on saatavilla?
Lisätietoja on liitteenä olevassa luettelossa. (lataa PDF tällä sivulla)
6. Miten saavuttaa suuremmat vaihtosuhteet?
Tarkka oikean kulman pyörivän pöydän ja planetaarisen pelkistimen yhdistelmä
Tarkka oikean kulman pyörivän pöydän ja oikean kulman pienennyksen yhdistelmä

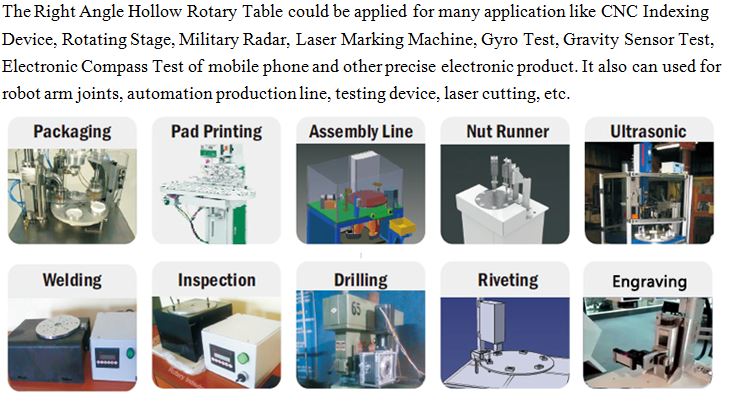

7. Minkälaista laitetta voitaisiin käyttää tarkkuuden oikean kulman pyörimispöydällä?
Saat lisätietoja videosta napsauttamalla GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Miten valitset oikean mallin laitteelleni?
Lisätietoja onttojen pyörivien toimilaitteiden mallin valinnasta on luettelon mallivalinta-sivuilla.
9. Miten servomoottori asennetaan oikean kulman pyörimispöydälle?
Katso luettelo tai ota yhteyttä tekniseen myyntiin.

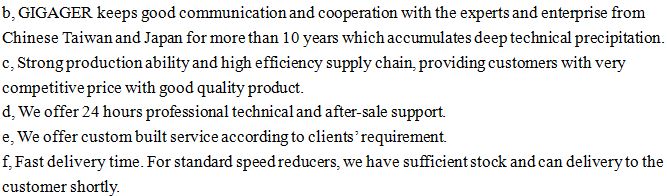

10. Miksi valita GIGAGER?
11. FAQ
Huomautus 1 que Vääntömomentin vaihtaminen
Momenttiyksikkö | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10,197 | 0,7376 | 8,8509 |
1 N.cm | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,376 x 10-3 | 8,8509 × 10-2 |
1 kgf.m | 9,8066 | 980,665 | 1 | 102 | 7,233 | 86,79 |
1 kgf.cm | 9,8066 × 10-2 | 9,8066 | 10-2 | 1 | 7,233 x 10-2 | 0,8680 |
1 lbf.ft | 1,356 | 1,356 x 102 | 0,1383 | 13.83 | 1 | 12 |
1 lbf.in | 0,113 | 11.3 | 1,152 x 10-2 | 1,152 | 8,333 x 10-2 | 1 |
Huomautus 2 ： Kulmayksiköt
Kulmayksiköt | Arvo | Symboli | lyhenne |
aste | 1/360 Ympyrä | ° | deg |
Kaaren minuutti | 1/60 astetta | '(alkuluku) | arcmin, amin, MOA |
Arc sekunnin | 1/60 arcmin | ”（Kaksinkertainen alkuluku） | arcsec |
1/1000 Arc Second | 1/1000 arcsec | mas |
