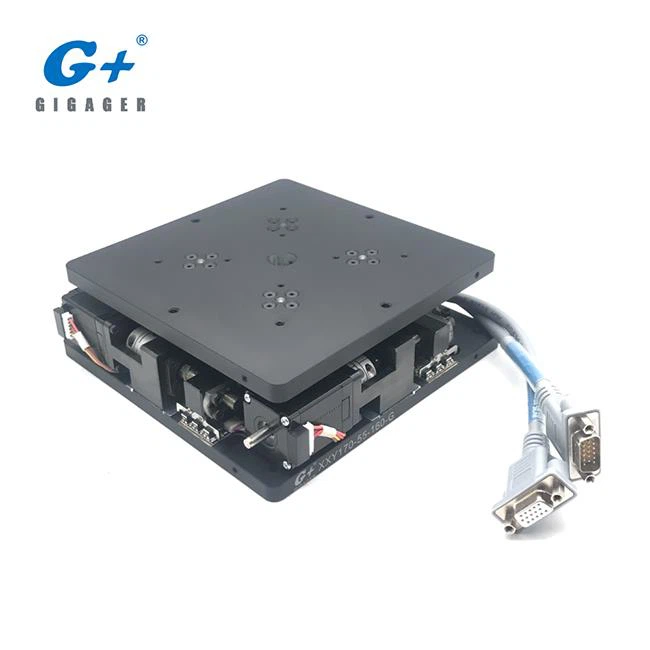

XXY-tasausvaihe

Tarkka-lähetyksen innovaattorina tavoitteenamme on tarjota käyttäjille innovatiivisia ja kustannustehokkaita ratkaisujärjestelmiä, jotka vastaavat käyttäjien tarpeita. G + XXY -tasausvaihe, jota kutsutaan myös UVW-linjausvaiheeksi tai XY-Theta-vaiheeksi, kuuluu G + Triple-akselin vaiheen sarjaan, jossa on korkea resoluutio, suuri toistettavuus, jota käytetään laajalti optisessa mittauslaitteessa, kiekkojen kohdistus, LCD-paneelin tarkastus, puolijohdekäsittely, laser leikkaus ja poraus, laminointikone jne.

1. Mikä on XXY-linjausvaihe?

XXY-linjausvaihe, jota kutsutaan myös XYeta (theta) -vaiheiksi, on suunniteltu erittäin tarkkaan kohdistussovelluksiin. Se liikkuu XY-tasossa ja kiertää XY-tason keskellä. Termejä kohdistustaulukko tai XY-pyörimisvaihe käytetään usein vaihdettavasti XYθ-, XY-theta- tai UVW-vaiheessa.

Saatavana 10 mallina, kolmessa tarkkuusluokassa G-tasosta 2μm, B-taso 5μm, P-taso 10 μm, nämä mallit ovat lineaarisia matkoja ± 5 mm. Lisäksi XXY-portaat voivat kiertää XY-tason keskipisteen ± 5 astetta ± 2 astetta, kun taas vaakatason kuormitus 10 kg: sta 100 kg: aan.

GIGAGERin kohdistusvaiheessa luotetaan Huawei-, Foxconn-, Han-laser- ja muissa tunnetuissa järjestelmäintegraattoreissa ja hyvämaineisissa tehtaissa Kiinassa.

Jotta voidaan vastata käyttäjien erilaisiin suunnittelutarpeisiin, tarjoamme sekä onttoja että kiinteitä malleja. Kompakti rakenne, jossa on kolmiakselinen, vähentää huomattavasti kokonaiskorkeutta, mikä tekee vaiheen kevyemmäksi, ohuemmaksi ja säästää tilaa.

2. Mikä on GIGAGER XXY -asettelutaulukon tuotetiedot?

GIGAGER-moniakselinen kohdistusvaihe, jossa on korkea jäykkyys, korkea tarkkuus ja pidempi käyttöikä. Korkea laatu ja kustannustehokkuus tekevät siitä ihanteellisen valintainsinöörin maailmanlaajuisesti.

• Monipuolinen koko ja rakenne

GIGAGER XXY -asennusalusta on saatavana sekä onttoina että kiinteinä malleina käyttäjien erilaisiin suunnittelutarpeisiin vastaamiseksi.

• Kompakti muotoilu säästää tilaa

Kolmiakselinen tasosuunnittelu vähentää huomattavasti kokonaiskorkeutta, ja kokonaisvaihe on kevyempi ja ohuempi, mikä säästää tilaa.

• Korkea tarkkuus, korkea jäykkyys, vakaa taattu

XXY-linjausvaihe suorittaa tiukan laadunvalvonnan saapuville materiaaleille, kokoonpanolle ja testaukselle vaiheen tarkkuuden, vakauden ja käyttöiän varmistamiseksi.

3. GIGAGER XXY -asettelutaulukon liiketila

* A 、 B 、 C on pyörivä akseli, D on orja-akseli

4. Kuinka monta mallia on saatavilla?

Sarja	Ulottuvuus			Lineaarinen aivohalvaus (mm)	Rotary Stroke ( ° )	Ladata (kg)	Tarkkuusaste
Sarja	Työpöydän koko (mm)	Korkeus (mm)	Peruskoko (mm)	Lineaarinen aivohalvaus (mm)	Rotary Stroke ( ° )	Ladata (kg)	Tarkkuusaste
XXY5M-01	295X90	42	380X130	± 5	± 5 °	10	G: Korkea B: Vakio P: Normaali
XXY160-50-170-x	160x160	50	170x170	± 5	± 5 °	20
XXY160-55-220-x	160x160	55	220x220	± 5	± 5 °	30
XXY160-65-180-x	160x160	65	180x180	± 5	± 5 °	30
XXY250-62-310-x	250x250	62	310x310	± 5	± 3 °	50
XXY250-75-350-x	250x250	75	350x350	± 5	± 3 °	100
XXY350-105-450-x	350x350	105	450x450	± 5	± 3 °	100
XXY450-105-550-x	450x450	105	550x550	± 5	± 3 °	100
XXY550-105-650-x	550x550	105	650x650	± 5	± 2,5 °	100
XXY650-105-750-x	650x650	105	750x750	± 5	± 2 °	100

Tilauskoodi Esimerkki 2: XXY750-105-650-POrder-koodi Esimerkki 1: XXY170-50-160-G

Mukautettu palvelu on saatavilla käyttäjän vaatimuksen mukaan.

Lisätietoja on liitteenä olevassa luettelossa. (lataa PDF tällä sivulla)

5. Minkälaista laitetta voisi käyttää XXY-tasausvaihetta?

GIGAGER XXY -säätötaulukkoa käytetään laajalti paneelilaminointikoneissa, paneelikalvon laminointikoneissa, tulostusnäytöissä ja 3D-tulostuksessa, CNC-laitteissa, kulma-asteen leikkaus- ja hiomalaitteissa, vaahtomuovauslaitteissa, valotuslaitteissa, puolijohdelaitteissa jne.
