Tämä on Hollow Rotary Actuator -mallinumero GSN200-18K-OS, jossa on pöydän koko 200mm vaihteella 1:18 ja avoimen silmukan askelmoottori. GIGAGER Hollow Rotary Actuatorin käyttöjärjestelmä on tuoteryhmä, jossa yhdistyvät korkea jäykkyys ontto pyörivä pöytä ja erillinen avoimen silmukan askelmoottori ja ohjainpaketti. Se säilyttää askelmoottorin helppokäyttöisyyden ja mahdollistaa myös suurten inerttien kuormien erittäin tarkan paikannuksen.
1. Mallin GSN200-18K-OS määrittely
Parametri | ||
Moottorin tyyppi | Dedicated Open Loop Stepper Motor | |
Pyörivä alustan laakeri | Rullalaakeri | |
Sallittu vääntömomentti | nm | 50 |
Sallittu nopeus | rpm | 40 （Taulukon pinta） |
Vaihteiden suhde | 01:18 | |
Hitausmomentti | kg.m2 | 108160 × 10-6 |
Sallittu aksiaalinen kuorma | N | 4000 |
Inertiakuorman sallittu hetki | nm | 100 |
Paikannustarkkuus | min | ≦ 2 |
toistettavuus | sec | ± 5 (0.001 °) |
Tason tasaisuus | mm | ± 0,005 |
Platformin keskittyminen | mm | ± 0,01 |
Suojaus | IP | 40 |
Tarkka käyttöikä | H | 20000 |
Paino | kg | 9,5 （mukaan lukien moottori） |
Moottorin parametri | ||
Ulottuvuus | mm | 86 |
Nimellisjännite | V / vaihe | 3,36 |
Nimellisvirta | A / vaihe | 5,6 |
Kelan impedanssi | Ω / vaihe | 0,6 |
Kelan induktanssi | mh | 5.2 |
Pidätysmomentti | nm | 9,5 |
Hitausmomentti | g.cm2 | 2500 |
Moottorin pituus | mm | 96,5 |
Suojaus | IP | 20 |
Vaiheen kulma | 1,8 ° | |
Johtaa | 4 | |
kuljettaja | |
Tulojännite | DC48V |
Komentotulo | Pulssi + suunta DC5V |
2. Mikä on ontto pyörivä pöytä?
3. Mikä on käyttöjärjestelmän tyypin Hollow Rotary Actuator tuotteen ominaisuudet?
4. Järjestelmän kokoonpano OS-tyypin onttoa pyörivää toimilaitetta varten
5. Kuinka monta käyttöjärjestelmän mallia on saatavilla?
6. Minkälaista laitetta voisi käyttää onttoa pyörivää toimilaitetta?
Demo-videolinkki:
a. Demo Gyro Testille https://youtu.be/PwKiObIMXRM
b. Demo neljännelle akselille tai 5. akselille https://youtu.be/L9gheXQ6zLc
Saat lisätietoja videosta napsauttamalla GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Miten valitset oikean mallin laitteelleni?
Lisätietoja onttojen pyörivien toimilaitteiden mallin valinnasta on luettelon mallivalinta-sivuilla.
8. Miksi valita GIGAGER?

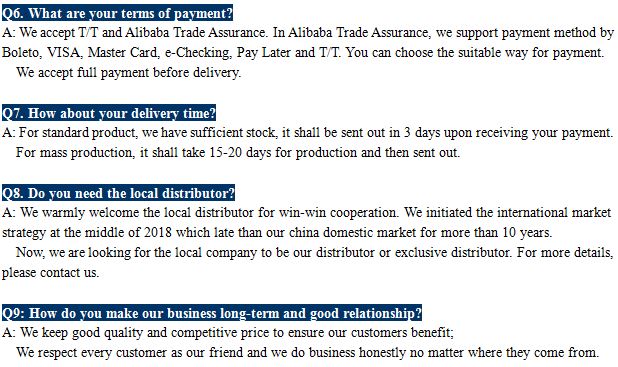

9. FAQ
10. Aiheeseen liittyvät tiedot
GIGAGER-onttoakselin pyörivillä toimilaitteilla on suuri läpimittainen ontto reikä (läpimenevä reikä), joka auttaa vähentämään johdotusten ja putkistojen monimutkaisuutta, mikä helpottaa laitteiden suunnittelua. Onton akselin halkaisijat vaihtelevat 28 mm: stä 100 mm: iin riippuen toimilaitteen kehyksen koosta.
Laitteitaulukot ja -varret voidaan asentaa suoraan lähtötaulukkoon. Tämä säästää kustannuksia, jotka aiheutuvat asennusmekanismin suunnittelusta, tarvittavien mekaanisten osien järjestämisestä ja hihnan kireyden säätämisestä, kun asennuksessa käytetään sellaisia osia kuin hihna ja hihnapyörä.
Ristirullalaakereiden edut
Risteytettyjen rullalaakereiden vierintäelementit on yleensä järjestetty ristikkäiskuvioon sylinterimäisillä tai kapenevilla teloilla yhdellä radan uralla, ja rullat on erotettu messinki pidikkeellä tai muovisella muovisella välikappaleella, jolla on suuri kierto. Tarkkuus, suuri kuormituskyky, pieni muoto ja suuri pyörimisnopeus ja jäykkyys sekä laaja valikoima sovelluksia. Ristirullalaakerit soveltuvat teollisuusrobotit, CNC-pyöröpöydät, DD-moottorit, lääketieteelliset laitteet ja muut kentät.
1. Ristirullalaakerit voidaan helposti asentaa kaikkiin pääakselin suuntiin. Se voidaan valmistaa massan avulla standardoinnin ja serializoinnin avulla, ja se on kätevä koota ja käyttää.
2. Rullalaakerit kestävät sekä säteittäisiä että aksiaalisia kuormituksia, joten poikkirullalaakereita voidaan yksinkertaistaa paljon enemmän kuin useita yhdistettyjä laakerirakenteita.
3. Ristirullalaakeri, joka johtuu suuresta pyörimisnopeudesta ja alhaisesta lämmönpoistosta, voiteluöljyn kulutus on pieni.
4. Ristirullan laakereiden säteittäiset ja aksiaaliset mitat voidaan rajoittaa. Siksi tilan mukaan on mahdollista käyttää erittäin tarkkoja ja erittäin jäykkiä tilanteita pienillä tilavaatimuksilla.
