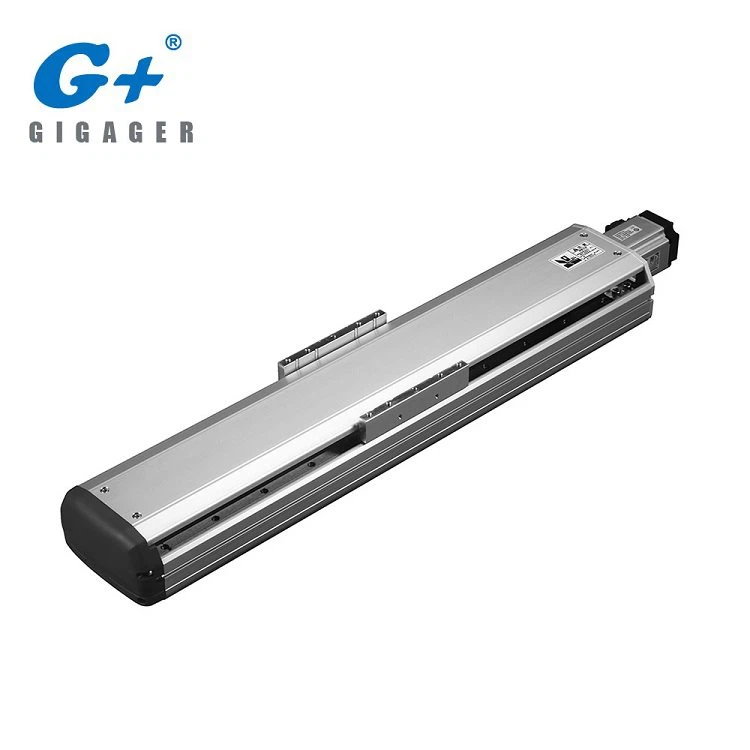

Kuularuuvi lineaarinen moduuli

Lineaarinen moduuli on yleinen termi lineaarille liikelaitteille automaatioteollisuuden alalla. Sitä kutsutaan myös lineaarinen liukusäädin tai sähköinen liukusäädin. Se on automaattivaihteistoelementti, joka käyttää synkronista vyötä tai kuularuuvia liukusäätimen liikkumiseen. Sitä käytetään laajalti automaatioteollisuudessa, puolijohdeteollisuudessa, lääketeollisuudessa, aurinkoenergialaitteissa, työkalukoneissa, parkkipaikkalaitteissa, suurnopeusjuna- ja lentoliikennelaitteissa sekä muilla niihin liittyvillä teollisuudenaloilla.

Lineaariset moduulit ovat yksi Gigagerin päätuotesarjoista. Voimme tarjota räätälöityjä palveluita. Tervetuloa konsultoimaan https://www.gigager.net/

Tuotteen kuvaus

Pieni koko, kevyt paino, kompakti rakenne ja modulaarinen rakenne tekevät asennuksesta helppoa ja helppoa huoltaa. Voi toimia nopealla ja nopealla tarkkuudella.

1.Mikä on palloruuvin lineaarinen moduuli?

Lineaarinen moduuli on mekaaninen voimansiirtokomponentti, joka tarjoaa lineaarisen liikkeen. Siinä on kaksi tyyppiä, nimittäin palloruuvityyppi ja vyötyyppi. Kuularuuvityyppi koostuu yleensä kuularuuvista, lineaariohjaimesta, alumiiniseoksesta, kuularuuvipidikkeestä, kytkimestä, moottorista ja valosähkökytkimestä sekä muista komponenteista.

Kuularuuvin lineaarinen moduuli on joustava ja voi muodostaa erityisiä liikerakenteita eri vaatimusten, kuten XY-akselin liukusäätimillä ja XYZ-akselin liukusäätimillä. Asennus voi olla vaaka- tai pystysuuntainen vaatimusten mukaisesti.

2. Tuotteen ominaisuudet

Gigagerin kuularuuvin lineaarinen moduuli ottaa käyttöön integroidun rakenteen. Suuren tarkkuuden, pienen koon ja kevyen painon edut helpottavat asennusta ja ylläpitoa. Vaihtoehdoille on täydelliset määritykset.

* Korkea tarkkuus: ±0.01mm

* Erilaisia dioja vaihtoehtoja

* Teollisuuden ainoa patentoitu polttoainesuutin, joka voitele yhdellä polttoainesuuttimella liukusäätimellä ja pystyy ylläpitämään mutteria ja useita liukusäätimiä samanaikaisesti, mikä tekee huollosta helpompaa ja aikaa säästävämpää. Asennettu suunta on valinnainen asiakkaiden kysynnän mukaan.

* Korkea jäykkyys runko & käämitystä kestävä kansi

Korkea jäykkyys runko : Ota käyttöön integroitu alumiininen ekstrusiorakenne ja elementtianalyysi parhaan jäykkyyden ja painosuhteen saamiseksi.

Käämitystä kestävä kansi : Erityinen käämitystä estävä rakenne. Kansi ei kierty ja väänty helposti pitkien lyöntien alla.

* Yhteensopiva useiden servomoottoreiden kanssa. Moottorien monisuuntaisia asennusasentoja on saatavilla, mikä tekee koneen suunnittelusta joustavampaa.

* Voidaan käyttää puhtaaseen huoneeseen tyhjiöliittimellä

* Ruuvin tekniset tiedot ja merkit ovat valinnaisia eri tarkkuuden ja nopeuden mukaan.

3.Tilauksen koodaus

4.Spektri-indeksi

5. Moottorien monisuuntaiset asennusasennot ovat käytettävissä, mikä tekee koneen suunnittelusta joustavampaa.

6. Miten moottorin spesifikaatiot täsmäävät ja moduuli asennetaan?

Tutustu luetteloon tai ota yhteyttä myynti-insinööritiimiimme
