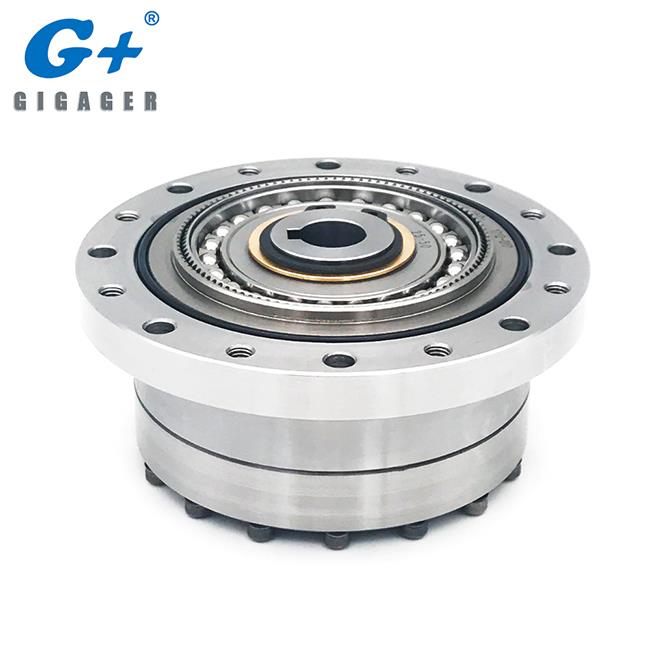

GIGAGER Harmonic Drive CSF -malli on eräänlainen tarkkuus harmoninen sarja mallinumerolla CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32. GIGAGER toimittaa täysikokoisen valikoiman korkean kustannustehokkuuden harmonisia vähennysventtiilejä, jotka vastaavat japanilaisia ja amerikkalaisia harmonisia käyttölaitteita. Ne ovat täydellinen vaihtoehtoinen harmoninen nopeuden alennin rajoitetulle budjetille.

1. Mikä on GIGAGER Harmonic Drive -tuotteen tuoteominaisuudet?

• Korkea kustannustehokkuus

• Korkea hyötysuhde

• Matala tauko

• Suuri jäykkyys

2. CSF Standard -sarjan harmoninen asema

Sarja	Tyyppi	tekniset tiedot	Vaihteiden suhde
CSF	standardi	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Lisää sarjaa SHF, SHD, CSD, katso liitteenä oleva luettelo. (lataa PDF tällä sivulla)

Malli: CSF-14

Tuotteet		Vaihteiden suhde
Tuotteet		30K	50K	80K	100K
Nimellinen vääntömomentti (tulo 2000r / min)	nm	4.0	5,4	7,8	7,8
Suurin sallittu vääntömomentti (Start • Stop)	nm	9	18	23	28
Keskimääräisen kuormitusmomentin sallittu maksimiarvo	nm	6.8	6,9	11	11
Hetkellinen sallittu maksimimomentti	nm	17	35	47	54
Suurin sallittu sisääntulon pyörimisnopeus	r / min	8000	8000	8000	8000
Sallittu keskimääräinen syöttönopeus	r / min	3500	3500	3500	3500
Takaisku	Kaaren sek	≦ 20	≦ 20	≦ 10	≦ 10
Suunniteltu käyttöikä	tunnin	10000	10000	15000	15000

Malli: CSF-17

Tuotteet		Vaihteiden suhde
Tuotteet		30K	50K	80K	100K
Nimellinen vääntömomentti (tulo 2000r / min)	nm	8,8	16	22	24
Suurin sallittu vääntömomentti (Start • Stop)	nm	16	34	43	54
Keskimääräisen kuormitusmomentin sallittu maksimiarvo	nm	12	26	27	39
Hetkellinen sallittu maksimimomentti	nm	30	70	87	108
Suurin sallittu sisääntulon pyörimisnopeus	r / min	7000	7000	7000	7000
Sallittu keskimääräinen syöttönopeus	r / min	3500	3500	3500	3500
Takaisku	Kaaren sek	≦ 20	≦ 20	≦ 10	≦ 10
Suunniteltu käyttöikä	tunnin	10000	10000	15000	10000

Malli: CSF-20

Tuotteet		Vaihteiden suhde
Tuotteet		30K	50K	80K	100K	120K
Nimellinen vääntömomentti (tulo 2000r / min)	nm	15	25	34	40	40
Suurin sallittu vääntömomentti (Start • Stop)	nm	27	56	74	82	87
Keskimääräisen kuormitusmomentin sallittu maksimiarvo	nm	20	34	47	49	49
Hetkellinen sallittu maksimimomentti	nm	50	98	127	147	147
Suurin sallittu sisääntulon pyörimisnopeus	r / min	6000	6000	6000	6000	6000
Sallittu keskimääräinen syöttönopeus	r / min	3500	3500	3500	3500	3500
Takaisku	Kaaren sek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Suunniteltu käyttöikä	tunnin	10000	10000	15000	15000	15000

Malli: CSF-25

Tuotteet		Vaihteiden suhde
Tuotteet		30K	50K	80K	100K	120K	160K
Nimellinen vääntömomentti (tulo 2000r / min)	nm	27	39	63	67	67	67
Suurin sallittu vääntömomentti (Start • Stop)	nm	50	98	137	157	167	176
Keskimääräisen kuormitusmomentin sallittu maksimiarvo	nm	38	55	87	108	108	108
Hetkellinen sallittu maksimimomentti	nm	95	186	255	304	289	314
Suurin sallittu sisääntulon pyörimisnopeus	r / min	5500	5500	5500	5500	5500	5500
Sallittu keskimääräinen syöttönopeus	r / min	3500	3500	3500	3500	3500	3500
Takaisku	Kaaren sek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Suunniteltu käyttöikä	tunnin	10000	10000	15000	15000	15000	15000

Malli: CSF-32

Tuotteet		Vaihteiden suhde
Tuotteet		50K	80K	100K	120K
Nimellinen vääntömomentti (tulo 2000r / min)	nm	76	118	137	137
Suurin sallittu vääntömomentti (Start • Stop)	nm	216	304	333	353
Keskimääräisen kuormitusmomentin sallittu maksimiarvo	nm	75	167	216	216
Hetkellinen sallittu maksimimomentti	nm	200	568	647	686
Suurin sallittu sisääntulon pyörimisnopeus	r / min	4500	4500	4500	4500
Sallittu keskimääräinen syöttönopeus	r / min	3500	3500	3500	3500
Takaisku	Kaaren sek	≦ 20	≦ 10	≦ 10	≦ 10
Suunniteltu käyttöikä	tunnin	10000	15000	15000	15000

3. Liittyvät tiedot

Miten ratkaista harmonisen vähennysventtiilin lämpöongelma?

Harmoninen vähennysventtiili on kooltaan pieni, kevyt ja siinä on suuri lähetystarkkuus ja sitä käytetään erilaisissa tehtaissa ja yrityksissä. Mitä meidän pitäisi tehdä, jos kohtaamme harmonisen vähennysventtiilin, kun lämmitys tapahtuu, kun käytämme harmonista vähennysventtiiliä?

Jos vähennysventtiiliä lämmitetään käytön aikana ja lämpötila on liian korkea, tämä voi yleensä olla epäkeskolaakerin ongelma ja toimintahäiriö. Tämä on tietysti vain yleinen tilanne. Muita tekijöitä tarkastellaan myös. Esimerkiksi, jos kone on juuri ostettu, voi olla kohtuutonta kokoonpanoa, ja saattaa olla ongelmia. Tietämys on tietenkin ensimmäinen mielen heijastus, kun vähennysventtiilin lämpötila on löydetty, mutta tämä ei tarkoita, että ongelma on tästä syystä. Vähennyslaitteen lämpötilaongelmassa voi olla toinen tärkeä tekijä, joka on otettava huomioon, eli voiteluöljyn ongelma. Jos vähennysventtiilillä ei ole voiteluöljyä, se voi aiheuttaa edellä mainitut ongelmat. Tämä edellyttää oikean lääkkeen käyttöä paikallisten olosuhteiden mukaan.

Tietenkin on syytä harkita myös muita syitä. Jos vähennys on usein ylikuormitettu, on myös ylikuumenemisen mahdollisuus. Nämä tekijät vaativat kuitenkin jatkuvaa analyysiä ja syrjäytymistä, jotta löydettäisiin oikea vastaus.

Jos huomaat, että harmonisen vähennyslämpötilan lämpötila on liian korkea, seuraava vaihe on ratkaista ongelma. Voimme ratkaista ongelman nopeammin vain hallitsemalla harmoniset vähennyslaitetta koskevat teoreettiset perustiedot.
