Hollow Rotary Table Reducer -vaihteiston neljä tyyppiä
Jätä viesti
Ontto pyörivä pöytä on eräänlainen supistin, joka on samanlainen kuin planeettavähennysventtiili. Se on aivan uusi pyörivä kuormainlaite. Ontossa pyörivässä pöydässä yhdistyvät korkea hyötysuhde, korkea tarkkuus, korkea jäykkyys ja kustannustehokkuus. Siinä yhdistyvät servomoottori. DD-moottorin ja nokan indeksointitaulukko. Seuraavaksi onttojen pyöröpöytävähennyslaitteiden teknistä suunnittelua analysoi Guangdong Saini Intelligent Equipment Technology Co., Ltd, kuten alla.
Onton pyörivän pöydän vähennyslaitteen vaihderakenteen muotoilu määrää pääasiassa vaihdevanteen, navan ja rainan (pinnan) rakenteellisen muodon ja koon. Onttojen pyöröpöytien valmistajat ottavat yleensä huomioon vaihdekoko, materiaalit, käyttövaatimukset, prosessoitavuuden ja taloudelliset tekijät rakennesuunnittelussa, määrittävät sopivan rakennetyypin ja määrittävät sitten rakenteen koon suunnittelukäsikirjan suosittelemien empiiristen tietojen perusteella. Onton pyörivän pöydän reduktorin vaihderakenteella on seuraavat neljä muotoa:
1.Pöytä pyörivää pöydän vähennysvaihteen akselia
Kun etäisyys e hammaspyörän juuresta kiilaurapinnan pohjapintaan on pieni, kuten sylinterimäinen hammaspyörästö e ≤ 2,5 mm (kuva 1a alla), viisteisen hammaspyörän pieni pää e ≤ 1,6 m (kuva 1). 1b alla), navan kiilauran riittävyyden varmistamiseksi. Vaihteen lujuus tulee integroida akselin kanssa vaihdeakselin muodostamiseksi, kuten alla olevassa kuvassa 2 esitetään.
2.Hollow pyörivä pöydän vähennysventtiili kiinteä vaihde
Kun kärkiympyrän halkaisija da ≤ 200 mm tai vaaditaan nopea siirto ja alhainen melu, kiinteää rakennetta voidaan käyttää. Kiinteät vaihteet ja vaihdeakselit voidaan työstää kuumavalssatusta tai taotusta aihiosta

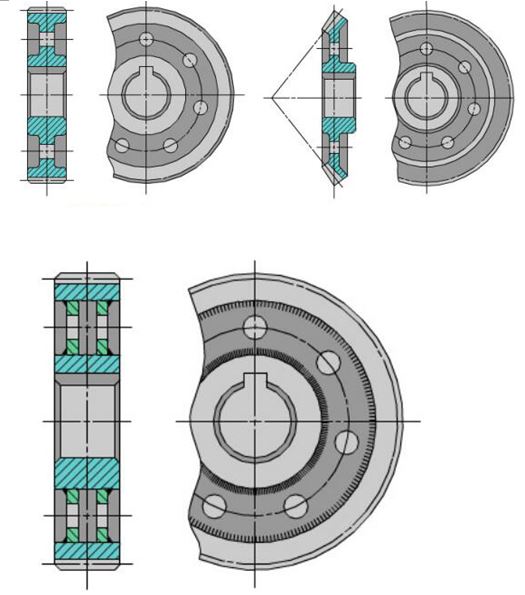

3.Hollow pyörivä pöydän vähennyslevy tyyppi vaihde
Kärkiympyrän halkaisijalle da ≤ 500 mm voidaan käyttää rainarakennetta painon vähentämiseksi ja materiaalien säästämiseksi.
4.Hollow pyörivä pöydän vähennysputki vaihde
Vaihteen halkaisijaan käytetään pylvästyyppistä rakennetta. Käsityökalujen rajoittamiseksi pylvästyyppiset hammaspyörät ovat enimmäkseen taottuja hammaspyöriä. Puheen poikkileikkausmuoto voi olla elliptinen (kevyt kuorma), poikkipinta (keskikuorma) ja i-tyyppi (raskas kuorma).
